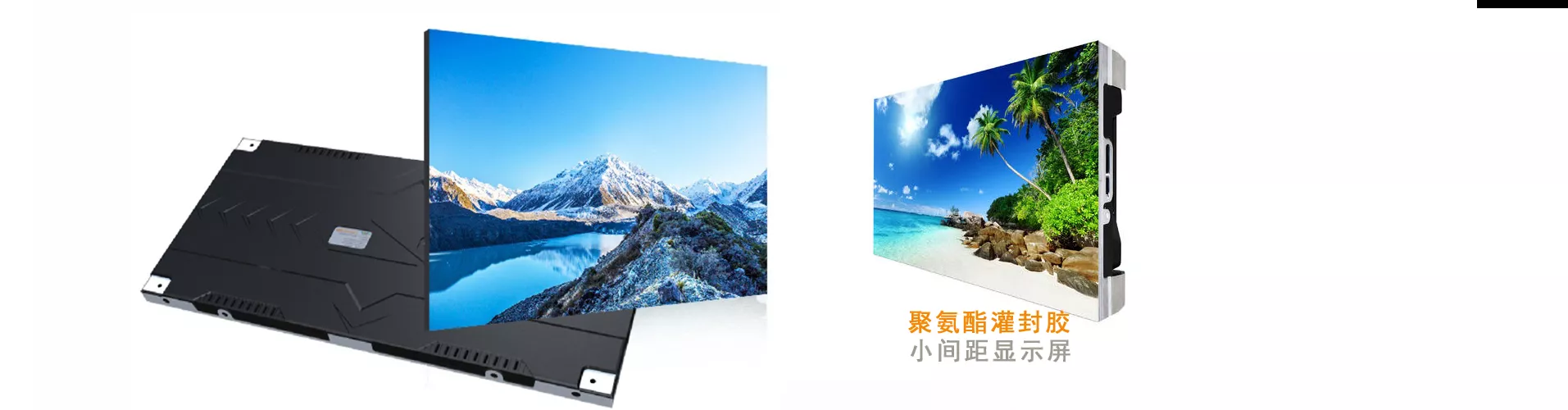

LED小间距显示屏封装材料

Encapsulation materials for LED display screen industry

◆   众所周知，SMT表贴技术工艺成熟，是目前LED显示市场主流技术，SMD表贴显示屏市场占比高达95%。但随其应用的逐渐宽广和普及，在某些特殊的应用环境中，表贴显示时常会出现灯珠不亮，列亮，死灯，掉灯，怕冷风，怕水汽，怕灰尘，怕刮蹭，撞击，磕碰等居多问题。因此，如何提升灯板的防护等级、降低死灯率、提高显示效果，成为众多业内企业关注的重点。

◆   在SMT工艺完成之后将一层高分子材料薄膜涂覆在灯板的表面，从而对显示屏的各个元器件进行封装保护。

◆   物理防护特性：解决安装过程中的磕碰，甚至焊盘脱落导致的灯板无法维修等问题。

◆   化学防护特性：胶层阻隔了元器件与外部的接触，这样水汽/灰尘/有机物不会进入内部，灯珠在使用中就不会受环境影响产生不良。

◆   视角增加：哑光透明保护层相当于给LED正面增加了一面透镜，这样增大了LED灯珠本身的发光角度，经过测试，灯珠发光角度可由140°增加至170°。

◆   混光特性：SMD表贴器件因其为点光源发光，相比于面光源颗粒感比较明显，AOB相当于在SMD LED增加了一块透明玻璃，经过反射，折射发出的光颗粒感降低很多，这样可以减轻摩尔纹效果，增强混光特性。

◆   黑屏一致性：PCB板墨色不一致一直是SMD显示屏困扰多年的问题，就如同COB的表面一致性样，无法解决，除非一个批次生产，面罩虽然可以解决SMD 显示屏 PCB光板墨色不一致的问题，但是带来的是视角的减小，侧视无法接受，面罩不可控的翘起，AOB做到涂覆层厚度，颜色可控，有效解决了PCB 墨色不一致的问题，而且不损失视角，可以完美解决不同批次PCB灯板共同使用问题，提高出货效率。

◆   对比度增加：纳米级涂敷可以做到精细管控，加上材料成份可控，可以提高屏幕底色黑度，增加对比度。
